Ano ang Ginagawang Maaasahan ang Metal Straight Bevel Gears para sa Industrial Power Transmission?

Talaan ng mga Nilalaman

1. Ano ang Mga Metal Straight Bevel Gear
2. Pangunahing Katangian ng Istruktura
3. Mga Pagsasaalang-alang sa Material at Heat Treatment
4. Paano Nakakaimpluwensya ang Disenyo sa Pagganap
5. Mga Aplikasyon sa Industriya
6. Ano ang Dapat Suriin ng Mga Mamimili Bago Mag-order
7. Paggawa at Kontrol ng Kalidad
8. Mga Karaniwang Problema at Ang mga Sanhi Nito
9. Mga Straight Bevel Gear at Spiral Bevel Gear
10. Customized Mga Metal Straight Bevel Gear
11. Mga Madalas Itanong
12. Konklusyon

1. Ano ang Mga Metal Straight Bevel Gear

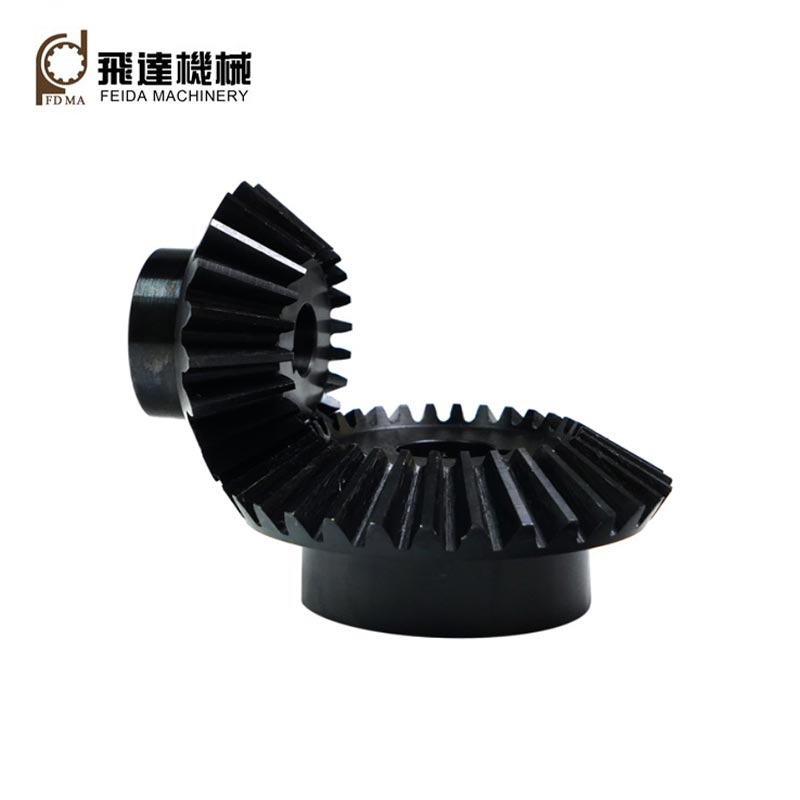

Ang Metal Straight Bevel Gear ay mga conical na gear na may mga tuwid na ngipin na nakaayos sa ibabaw ng isang pitch cone. Kapag nagmeshes ang isang pares ng bevel gears, maaari silang maglipat ng paggalaw sa pagitan ng mga intersecting shaft habang binabago ang direksyon ng power transmission.

Kung ikukumpara sa mga cylindrical spur gear, ang geometry ng isang bevel gear ay mas three-dimensional dahil nagbabago ang mga dimensyon ng ngipin nito sa lapad ng mukha. Ang anyo ng ngipin, pitch cone, shaft angle, lapad ng mukha, backlash, at mounting position ay dapat isaalang-alang bilang isang kumpletong sistema sa halip na bilang mga nakahiwalay na dimensyon.

Ang mga straight bevel gear ay partikular na kaakit-akit kapag ang application ay hindi nangangailangan ng makinis na high-speed engagement na nauugnay sa mas kumplikadong mga curved-tooth na disenyo. Ang kanilang medyo prangka na pag-aayos ng ngipin ay maaari ding maging kapaki-pakinabang para sa ilang mga low-to-moderate na bilis na mga mekanikal na sistema, mga compact na kagamitan, mga machinery drive, at mga kapalit na application.

2. Mga Pangunahing Katangian sa Istruktura

Ang isang maaasahang gear ay nagsisimula sa isang malinaw na pag-unawa sa geometry nito. Maraming parameter ang direktang nakakaapekto sa compatibility, load capacity, at installation.

3. Mga Pagsasaalang-alang sa Material at Heat Treatment

Ang pagpili ng materyal ay isa sa pinakamahalagang desisyon kapag bumibili ng mga metal gear. Ang isang gear na ginagamit sa isang lightly loaded na mekanismo ng packaging ay may ibang mga kinakailangan mula sa isang gear na patuloy na gumagana sa ilalim ng mataas na torque.

Kasama sa mga karaniwang pagpipilian sa engineering ang mga carbon steel, alloy steel, hindi kinakalawang na asero, at iba pang espesyal na grado ng metal. Ang naaangkop na materyal ay depende sa load, operating environment, corrosion exposure, bilis, inaasahang buhay ng serbisyo, paraan ng pagmamanupaktura, at available na heat treatment.

• Carbon steel:Kadalasang isinasaalang-alang para sa cost-sensitive na mga mekanikal na aplikasyon kung saan nalalapat ang mga kinakailangan sa katamtamang pagganap.
• haluang metal:Angkop kapag ang mas mataas na lakas, wear resistance, o heat-treatment na kakayahan ay kinakailangan.
• hindi kinakalawang na asero:Kapaki-pakinabang kung saan ang paglaban sa kaagnasan ay isang mahalagang pagsasaalang-alang.
• bakal na pinainit ng init:Maaaring magbigay ng mas mahirap na gumaganang ibabaw habang pinapanatili ang angkop na mga pangunahing katangian kapag maayos na tinukoy.

Ang heat treatment ay hindi dapat piliin nang hiwalay sa disenyo ng gear. Ang tigas, lalim ng case kung saan naaangkop, mga pangunahing katangian, dimensional na katatagan, at kasunod na mga kinakailangan sa pagtatapos ay kailangang isaalang-alang nang magkasama.

4. Paano Nakakaimpluwensya ang Disenyo sa Pagganap

Natutukoy ang pagganap ng gear sa pamamagitan ng pakikipag-ugnayan sa pagitan ng geometry, materyal, katumpakan ng pagmamanupaktura, pag-install, pagpapadulas, at mga kondisyon ng pagpapatakbo. Ang isang teoretikal na angkop na gear ay maaari pa ring gumanap nang hindi maganda kung ang mga bahagi ng isinangkot ay mali ang pagkakahanay.

5. Mga Aplikasyon sa Industriya

Ang Metal Straight Bevel Gear ay matatagpuan sa mga mekanikal na sistema na nangangailangan ng angular power transmission nang hindi nangangailangan ng isang napakasalimuot na configuration ng gear.

• Pang-industriya na makinarya at transmission assemblies
• Mga kagamitan sa paghawak ng materyal
• Makinarya sa packaging
• Mga sistema ng paghahatid
• Makinarya sa agrikultura
• Mga tool sa makina at pantulong na mekanismo
• Mga sistemang mekanikal na nauugnay sa sasakyan at sasakyan
• Pangkalahatang layunin na kagamitan sa paghahatid ng kuryente
• Mga custom na mekanikal na pagtitipon

Ang pagiging angkop ng mga straight bevel gear ay depende sa aktwal na mga kondisyon ng operating. Maaaring mangailangan ng ibang configuration ng bevel gear ang mga application na nangangailangan ng mataas na bilis at mababang ingay, habang ang mga mas simpleng system ay maaaring makinabang mula sa direktang geometry ng mga tuwid na ngipin.

6. Ano ang Dapat Suriin ng Mga Mamimili Bago Mag-order

Maraming problema sa pagbili ang nangyayari dahil ang bumibili ay nagbibigay lamang ng pangalan ng produkto at pangunahing diameter. Para sa isang kapalit o custom na gear, ang tagagawa ay nangangailangan ng sapat na impormasyon upang kopyahin ang nilalayong relasyon sa paghahatid.

Kung available ang orihinal na gear, ang pagbibigay ng drawing, sample, mga litratong may mga sukat, o kumpletong detalye ng gear ay maaaring makabuluhang bawasan ang mga error sa komunikasyon. Para sa mga kapalit na proyekto, ang impormasyon tungkol sa mating gear ay pantay na mahalaga dahil ang dalawang gear ay dapat magkatugma bilang isang pares.

7. Pagkontrol sa Paggawa at Kalidad

Direktang nakakaapekto ang kalidad ng pagmamanupaktura sa pagkakadikit ng ngipin, pagkakapare-pareho ng dimensional, pag-uugali sa pagtakbo, at buhay ng serbisyo. Ang mga straight bevel gear ay may conical geometry, kaya ang pagkontrol sa anyo ng ngipin at mga kaugnay na dimensyon ay nangangailangan ng angkop na kagamitan, tooling, paraan ng pagsukat, at kontrol sa proseso.

Karaniwang kasama sa isang maaasahang proseso ng produksyon ang pag-verify ng materyal, paghahanda ng blangko, pagputol ng ngipin, paggamot sa init kung saan kinakailangan, pagtatapos, inspeksyon ng dimensyon, at panghuling pag-verify ng kalidad. Depende sa aplikasyon, maaaring saklawin ng inspeksyon ang mga dimensyon ng ngipin, runout, backlash, mga sukat ng butas, tigas, kondisyon sa ibabaw, at pagganap ng pagsasama.

Para sa mga custom na pang-industriya na order, dapat ding tanungin ng mga mamimili kung paano inaprubahan ang mga sample ng produksyon at kung paano pinapanatili ang pagkakapare-pareho ng dimensional sa panahon ng batch production. Ang isang supplier na may kakayahang makipag-usap nang malinaw tungkol sa mga drawing, tolerance, materyales, at mga kinakailangan sa inspeksyon ay maaaring makatulong na maiwasan ang magastos na muling paggawa.

8. Mga Karaniwang Problema at Ang mga Sanhi Nito

9. Mga Straight Bevel Gear at Spiral Bevel Gear

Ang mga straight at spiral bevel gear ay parehong nagpapadala ng kapangyarihan sa pagitan ng mga intersecting shaft, ngunit ang kanilang geometry ng ngipin ay naiiba. Ang mga straight bevel gear ay gumagamit ng mga straight tapered na ngipin, habang ang spiral bevel gear ay gumagamit ng mga curved na ngipin.

Ang naaangkop na pagsasaayos ay nakasalalay sa bilis, pagkarga, mga kinakailangan sa ingay, espasyo sa pag-install, kakayahan sa pagmamanupaktura, at kabuuang mga kinakailangan ng system. Samakatuwid, ang isang gear ay dapat piliin ayon sa makina sa halip na sa pamamagitan ng paghahambing ng mga estilo ng ngipin sa paghihiwalay.

10. Customized Mga Metal Straight Bevel Gear

Ang mga karaniwang gear ay maginhawa kapag ang mga umiiral na dimensyon ay tumutugma sa makina. Gayunpaman, maraming proyektong pang-industriya ang nangangailangan ng mga naka-customize na gear dahil hindi karaniwan ang magagamit na espasyo sa pag-install, pag-aayos ng shaft, pag-load, mounting interface, o pagpapalit.

Ang Jinjiang Feida Machinery Co., Ltd. ay maaaring isaalang-alang para sa mga proyektong nangangailangan ng mga naka-customize na bahagi ng metal gear batay sa mga drawing ng engineering, sample, mga kinakailangan sa dimensional, o impormasyon ng aplikasyon. Para sa mga mamimili ng B2B, ang pinakakapaki-pakinabang na panimulang punto ay isang kumpletong teknikal na detalye sa halip na humiling lamang ng presyo para sa "mga straight bevel gear."

Ang impormasyong ito ay nagpapahintulot sa tagagawa na masuri kung ang iminungkahing disenyo, materyal, ruta ng machining, at mga kinakailangan sa kalidad ay tugma sa nilalayon na aplikasyon.

11. Mga Madalas Itanong

12. Konklusyon

Ang Metal Straight Bevel Gears ay nananatiling praktikal na solusyon para sa mga mechanical system na nangangailangan ng maaasahang angular power transmission sa pamamagitan ng intersecting shafts. Ang kanilang medyo prangka na geometry ng ngipin ay ginagawang kapaki-pakinabang ang mga ito sa isang malawak na hanay ng mga makinarya, lalo na kapag ang application ay nagbibigay ng higit na diin sa maaasahang transmission, compact installation, kinokontrol na mga kinakailangan sa pagmamanupaktura, at maintainability kaysa sa sobrang tahimik na high-speed na operasyon.

Para sa mga mamimili, ang pinakamahalagang hakbang ay ang pagtugma sa detalye ng gear sa totoong operating environment. Bilang ng ngipin, geometry, materyal, tigas, lapad ng mukha, anggulo ng baras, bilis, torque, pagkakahanay, pagpapadulas, at mga pagpapaubaya sa pagmamanupaktura ay dapat isaalang-alang lahat bago magsimula ang produksyon.

Kung kailangan mo ng mga kapalit na bahagi, production batch, o custom-designed na mga bahagi ng transmission, ang malinaw na teknikal na komunikasyon ay maaaring makatulong na mabawasan ang mga isyu sa compatibility at hindi kinakailangang mga gastos sa pag-develop.Jinjiang Feida Machinery Co., Ltd.maaaring makipagtulungan sa mga customer sa customized na mga kinakailangan sa gear batay sa mga detalye ng proyekto at mga pangangailangan sa aplikasyon.

Kailangan ng Custom na Metal Straight Bevel Gear?

Ibahagi ang iyong drawing, sample, mga dimensyon, mga kinakailangan sa materyal, o mga detalye ng aplikasyon sa Jinjiang Feida Machinery Co., Ltd. Makakatulong ang aming team na suriin ang mga detalye at talakayin ang angkop na customized na solusyon sa gear para sa iyong makinarya. Makipag-ugnayan sa Amin.
