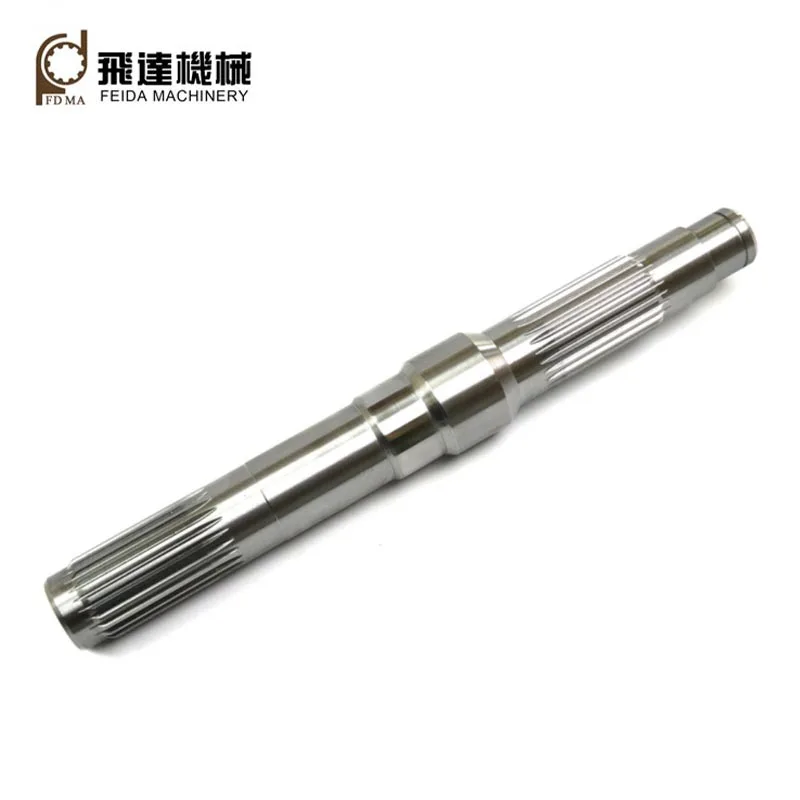

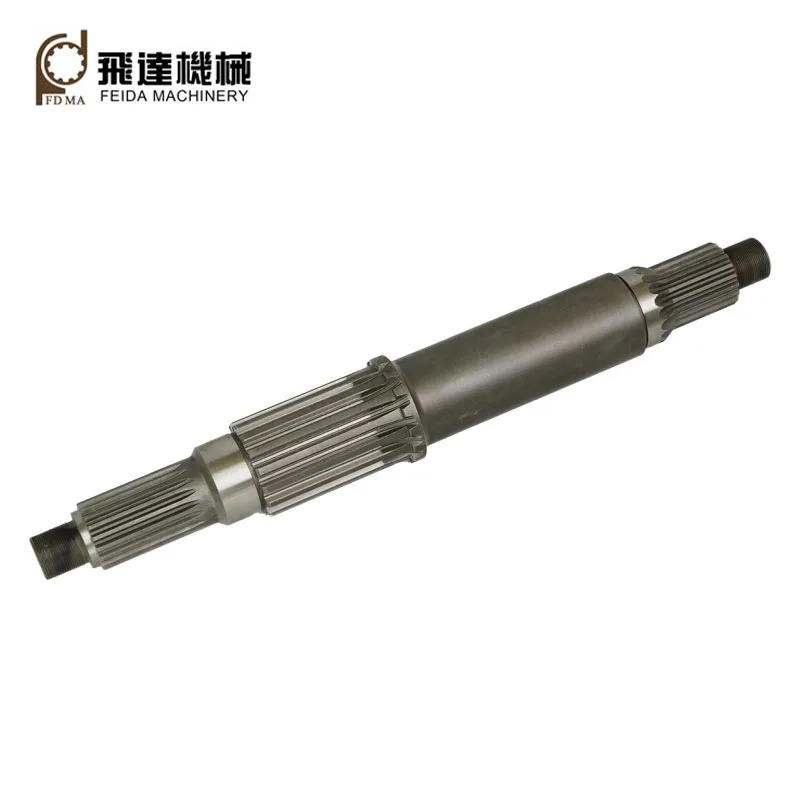

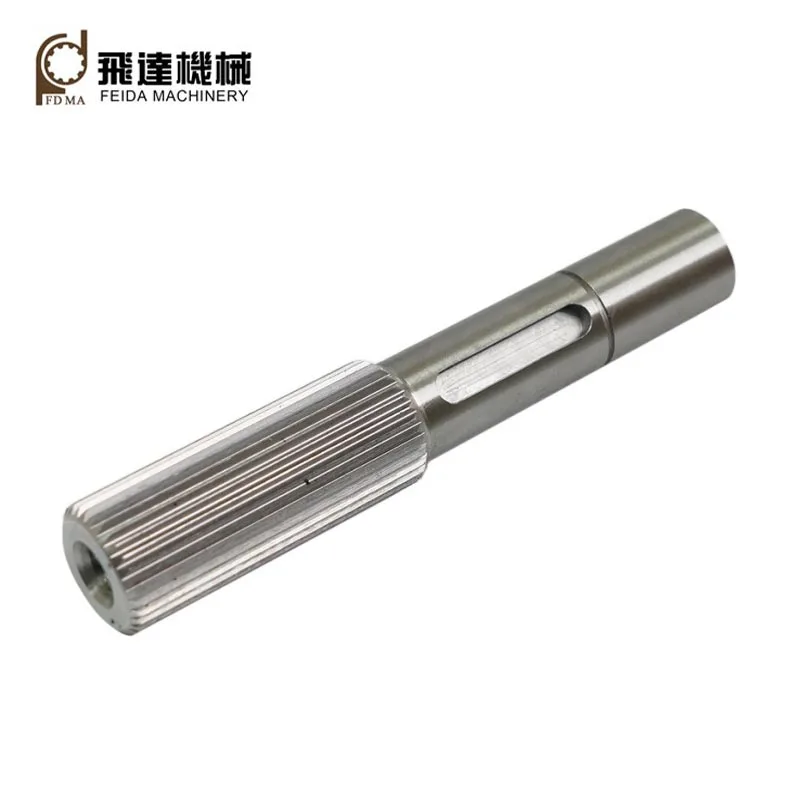

Mga Spline Shaft

Na-customize ng pabrika ng Feida Machinery , ang mga spline shaft ay mga mekanikal na bahagi na may mga tagaytay o ngipin at function sa pamamagitan ng pag-meshing gamit ang mga grooves sa mga bahagi ng isinangkot, paglilipat ng metalikang kuwintas sa mga bahagi ng pagsasama. Bilang karagdagan sa nagpapadala torque, mayroon din silang mga function tulad ng pagsipsip ng misalignment, pagpapahusay ng lakas, pagbabawas ng vibration at ingay, pinapasimple ang pagpupulong at disassembly, axial sliding, atbp.

Dalawang karaniwang uri

1. Parihabang : Dahil sa kanilang mga tuwid na gilid na ngipin na may hugis-parihaba (flat) na tuktok at mga ugat, mayroon silang mga pakinabang ng simpleng disenyo, mababang gastos sa pagmamanupaktura, at madaling machining at inspeksyon.
2. Involute : Mayroon silang mga involute curves (katulad ng gear na ngipin), bilugan ang mga ugat ng ngipin, pare-parehong pitch, na nagreresulta sa self-centering function, mataas na load capacity, high strength, at interchangeability.

Pangunahing parameter

Module:M0.5-5
Marka ng katumpakan:ISO/DIN 6-10
Bilang ng mga ngipin: mas maraming ngipin, mas mataas ang kapasidad ng pagkarga
Anggulo ng presyon: ang karaniwang mga halaga ay 30, 37.5, at 45 degrees.
Ang mas maliit na anggulo ng presyon ay nagbibigay ng mas mataas na kapasidad ng pagkarga; ang mas malalaking anggulo ay mas mahusay para sa mga sliding na koneksyon.
Pitch diameter: ang teoretikal na reference na bilog.

Aplikasyon

Ang mga involute spline shaft ay angkop para sa mga koneksyon na may malalaking karga, mga kinakailangan sa katumpakan ng mataas na pagsentro, at malalaking mga sukat. Karaniwang ginagamit ang mga ito sa malawak na hanay ng mga applicaition, tulad ng mga automotive powertrain system, pagpipiloto mga mekanismo, makina ng bangka, propeller system, winch, makina ng sasakyang panghimpapawid, gearbox, differential, transfer case, atbp.

Matapos ang higit sa 30 taon ng pag-unlad, ang Feida Machinery ay mayroon na ngayong tatlong pabrika: isa para sa mekanikal na paghahatid mga bahagi, isa para sa mga customized na bahagi ng katumpakan, at isa para sa mga bahagi ng sheet metal. Nagagawa naming gumawa ng mataas na kalidad spline shaft gamit ang CNC spline processing techniques (hal., hobbing, shaping, broaching, grinding, etc.) at mataas na kalidad hilaw mga materyales (hal.,40Cr,42CrMo,20CrMnTi,6061, 7075, atbp.).

Ang buong proseso ng machining

Mga hilaw na materyales → Forging → Turning → Spline processing → Milling → Heat treatment → Grinding → Inspection → Packaging at pagpapadala

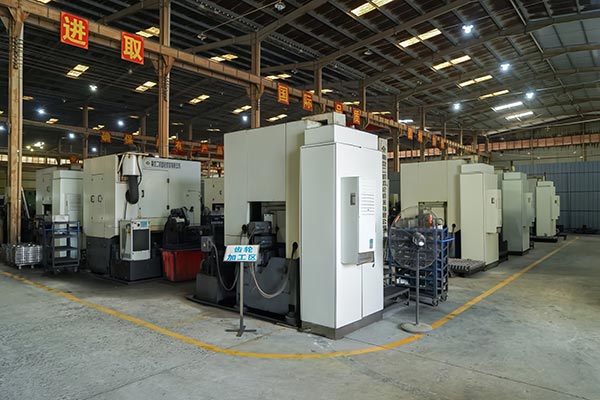

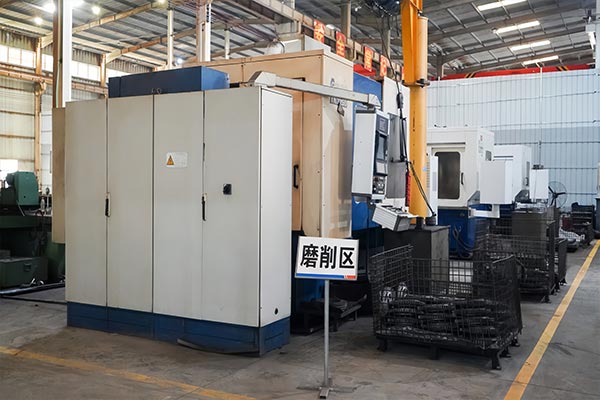

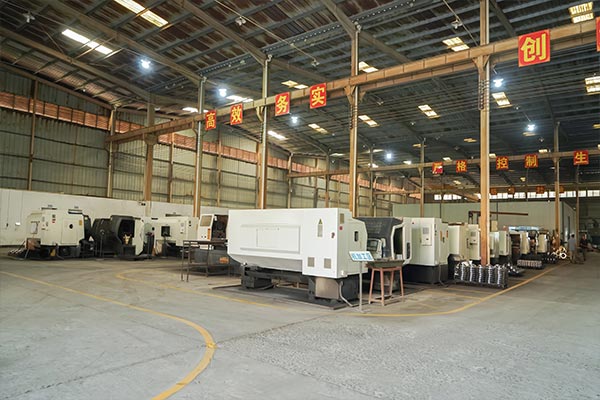

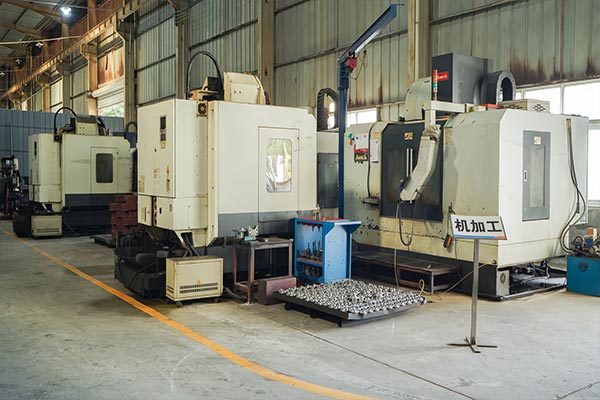

Pangunahing kagamitan sa pagmamanupaktura

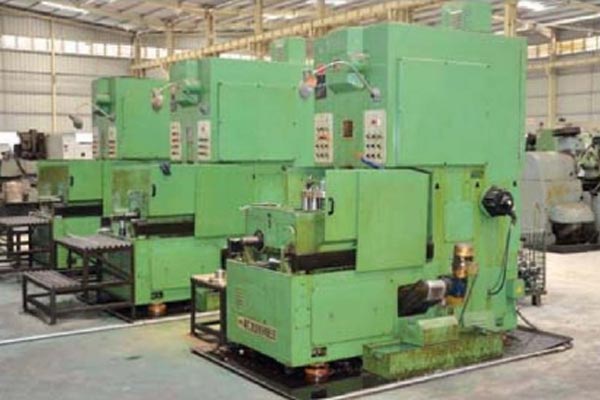

Sa higit sa 30 taon ng pag-unlad, ang Feida Machinery ay may kumpletong hanay ng mga advanced na pagmamanupaktura kagamitan, kabilang ang CNC lathe, CNC gear hobber, CNC gear shaper, CNC gear shaving machine, CNC spline broaching machine, CNC gear gilingan,CNC machining center, atbp.

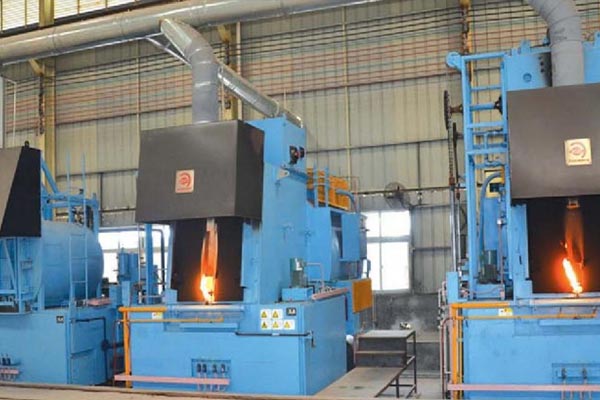

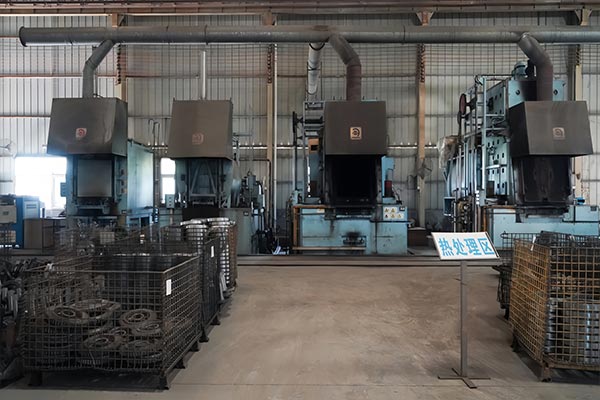

Paggamot sa init

Kasama sa aming mga proseso ng heat treament ang pagsusubo at tempering, carburizing at pagsusubo, high-frequency hardening, carbonitriding, nitriding, atbp. Sa pamamagitan ng heat treament, Ang mekanikal na katangian ng aming mga spline shaft ay maaaring na-optimize napakahusay.

FAQ

Paano mo ginagarantiyahan ang kalidad ng mga bahagi ng katumpakan?

Naipasa ni Feida ang ISO:2015 na sertipikasyon ng sistema ng pamamahala ng kalidad.
Nagpapatupad kami ng isang multi-stage na Quality Control (QC) system:
Initial Article Inspection (FAI): Full dimensional verification bago magsimula ang mass production.
In-Process Quality Control (IPQC): Sinusuri ang sampling tuwing 2–3 oras sa proseso ng machining.
100% Pangwakas na Inspeksyon: Ang bawat bahagi ay sumasailalim sa isang pangwakas na pagsusuri para sa mga sukat at pagtatapos sa ibabaw bago ang packaging.

Kumusta ang iyong mga serbisyo pagkatapos ng benta?

Nagtatag kami ng isang komprehensibong after-sales service system, na nagbibigay ng napapanahong teknikal na suporta at mga solusyon upang matiyak na ang mga customer ay walang alalahanin habang ginagamit.
