Paano Napapabuti ng Spiral Bevel Gears ang Power Transmission sa Demanding Machinery?

Mga spiral bevel gearay mga precision transmission component na idinisenyo upang ilipat ang rotational power sa pagitan ng intersecting shafts habang nagbibigay ng maayos, maaasahan at mahusay na operasyon. Kung ikukumpara sa conventional straight bevel gears, ang kanilang curved tooth geometry ay nagbibigay-daan sa unti-unting pagdikit ng ngipin, na tumutulong na mabawasan ang vibration, operating ingay at impact load. Ginagawa nitong partikular na mahalaga ang mga ito sa mga industriyal na gearbox, mga sistema ng sasakyan, kagamitan sa paghawak ng materyal, mga tool sa makina, makinarya sa agrikultura at iba pang mga aplikasyon kung saan mahalaga ang compact construction at maaasahang torque transmission.

Ipinapaliwanag ng gabay na ito ang mga prinsipyo sa pagtatrabaho, mga pangunahing bentahe, karaniwang mga aplikasyon, mga pagsasaalang-alang sa materyal, mga kadahilanan sa pagganap, mga kinakailangan sa pagpapanatili at mga pagsasaalang-alang sa pagbili para sa Spiral Bevel Gears. Itinatampok din nito ang mga karaniwang problema ng customer at mga praktikal na paraan upang maiwasan ang napaaga na pagkasira, labis na ingay, sobrang init at pagkabigo ng transmission.

Talaan ng mga Nilalaman

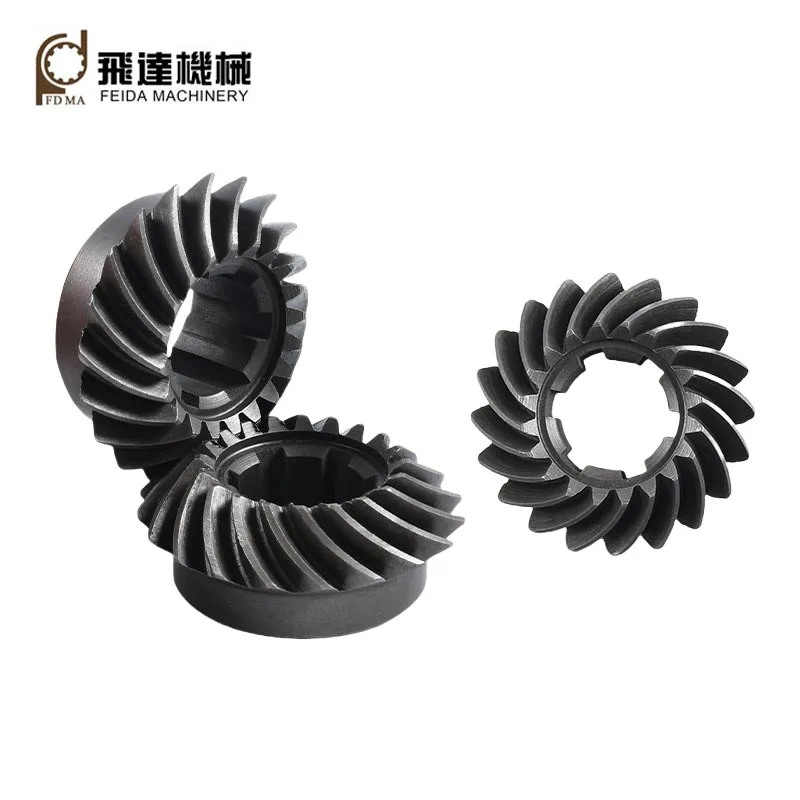

Ano ang Spiral Bevel Gears?

Ang Spiral Bevel Gears ay mga bevel gear na may mga curved, angled na ngipin na karaniwang ginagamit upang magpadala ng paggalaw at torque sa pagitan ng mga shaft na nakaposisyon sa isang anggulo, karaniwang nasa humigit-kumulang 90 degrees. Ang kanilang spiral tooth profile ay lumilikha ng isang mas unti-unting pakikipag-ugnayan sa pagitan ng mating teeth kaysa sa isang straight bevel gear.

Ang unti-unting pakikipag-ugnay na ito ay isa sa mga pangunahing dahilan kung bakit ang mga gear na ito ay malawakang ginagamit sa mga kagamitan kung saan ang makinis na pag-ikot, pinababang vibration at maaasahang torque transmission ay bagay. Sa halip na ang buong lapad ng ngipin ay biglang sumakit, ang spiral geometry ay nagbibigay-daan sa pakikipag-ugnay na umunlad sa ibabaw ng ngipin.

Para sa mga tagagawa ng makinarya, maaari itong isalin sa mas matatag na operasyon, pinabuting ginhawa ng operator at nabawasan ang mekanikal na shock. Gayunpaman, para sa mga mamimili ng mga pamalit na piyesa, ang pagpili ng tamang geometry ay kritikal dahil kahit na ang isang de-kalidad na gear ay maaaring gumana nang hindi maganda kung ang mga detalye, dimensyon, o mga bahagi ng pagsasama ng ngipin nito ay hindi tugma.

Paano Gumagana ang Spiral Bevel Gears?

Ang prinsipyo ng pagpapatakbo ay diretso: ang isang bevel gear, karaniwang tinatawag na pinion, ay nagtutulak ng isa pang bevel gear. Dahil ang mga ngipin ay nakaayos sa conical surface, ang rotational motion ay maaaring i-redirect mula sa isang shaft patungo sa isa pa habang sabay na inililipat ang torque.

Dahil progresibo ang pagkakadikit ng ngipin, ang Spiral Bevel Gears ay makakapagbigay ng mas maayos na paglipat ng kuryente sa mas mataas na bilis ng pag-ikot kaysa sa maraming alternatibong straight-tooth. Ang tamang pagkakahanay ay nananatiling mahalaga. Ang mahinang pagpoposisyon ng shaft, maling backlash o hindi sapat na lubrication ay maaaring makabuluhang bawasan ang mga benepisyong ito.

Ano ang Mga Pangunahing Kalamangan ng Spiral Bevel Gears?

Ang mga kalamangan na ito ay partikular na mahalaga kapag ang makinarya ay patuloy na gumagana. Ang pinababang vibration at kinokontrol na pagkakadikit ng ngipin ay maaaring makatulong na protektahan ang mga bearings, shaft at iba pang konektadong mga bahagi mula sa hindi kinakailangang mekanikal na stress.

Saan Karaniwang Ginagamit ang Spiral Bevel Gears?

Ang Spiral Bevel Gears ay ginagamit sa maraming mekanikal na sistema na nangangailangan ng maaasahang angular power transmission. Ang kanilang kumbinasyon ng maayos na pakikipag-ugnayan, compact na konstruksyon at kakayahan sa paghawak ng torque ay ginagawa silang kapaki-pakinabang sa parehong karaniwan at espesyal na makinarya.

Aling Mga Salik ang Mahalaga Kapag Pumipili ng Spiral Bevel Gear?

Ang pagpili ng gear batay lamang sa panlabas na diameter o presyo ay isang karaniwang pagkakamali sa pagbili. Ang gear ay dapat tumugma sa kumpletong sistema ng paghahatid. Bago humiling ng quotation, dapat ihanda ng mga manufacturer ng makinarya at maintenance team ang mahahalagang parameter ng operating.

• Gear ratio:Kumpirmahin ang kinakailangang relasyon sa pagitan ng bilis ng input at output.
• Torque:Tukuyin ang normal, peak at potensyal na shock load.
• Bilis ng pag-ikot:Ang mas mataas na bilis ay naglalagay ng mas malaking pangangailangan sa katumpakan, pagbabalanse at pagpapadulas.
• Anggulo ng presyon:Ang detalye ng gear ay dapat na tugma sa bahagi ng isinangkot nito.
• Spiral na anggulo:Nakakaapekto ito sa pakikipag-ugnayan ng ngipin, pamamahagi ng pagkarga at mga katangian ng pagpapatakbo.
• Mga sukat ng gear:Ang laki ng bore, diameter sa labas, lapad ng mukha at mga sukat ng mounting ay dapat magkasya sa makina.
• Materyal:Ang mga kinakailangan sa materyal at init-treatment ay dapat sumasalamin sa operating load at inaasahang buhay ng serbisyo.
• Mga kondisyon sa kapaligiran:Ang alikabok, halumigmig, temperatura at mga kinakaing kondisyon ay maaaring makaimpluwensya sa mga kinakailangan sa materyal at paggamot sa ibabaw.
• Backlash:Ang tamang clearance ay mahalaga para sa maayos na operasyon at pamamahala ng thermal expansion.

Paano Naaapektuhan ng Mga Materyales at Paggawa ang Pagganap ng Gear?

Ang pagganap ng gear ay nakasalalay hindi lamang sa geometry ng ngipin kundi pati na rin sa pagpili ng materyal, katumpakan ng machining at heat treatment. Ang Industrial Spiral Bevel Gear ay kadalasang kailangang makayanan ang paulit-ulit na stress ng contact, mga puwersa ng baluktot at pabagu-bagong pagkarga sa mahabang panahon ng pagpapatakbo.

Kasama sa mga karaniwang gear na materyales ang mga bakal na haluang metal at iba pang materyales sa engineering na pinili ayon sa pagkarga, bilis, kapaligiran at mga kinakailangan sa gastos. Maaaring mapabuti ng heat treatment ang tigas, wear resistance at fatigue performance, habang ang precision machining ay nakakatulong na makamit ang tumpak na geometry ng ngipin at tamang pakikipag-ugnay sa pagsasama.

Ang kalidad ng pagmamanupaktura ay nagiging lalong mahalaga para sa mga high-speed o high-load na application. Ang maliliit na dimensyon na paglihis ay maaaring makaapekto sa pagkakadikit ng ngipin, backlash, vibration at ingay. Samakatuwid, ang isang maaasahang tagagawa ay dapat na makontrol ang mga kritikal na sukat at mapanatili ang pare-parehong kalidad ng produksyon sa mga batch.

Jinjiang Feida Machinery Co., Ltd.nakatutok sa mga bahagi ng paghahatid ng makinarya at maaaring suportahan ang mga customer na nangangailangan ng mga maaasahang solusyon sa gear para sa iba't ibang mekanikal na aplikasyon. Para sa mga customized na kinakailangan, ang mga teknikal na guhit, mga sukat, mga detalye ng materyal at mga kondisyon ng pagpapatakbo ay dapat talakayin bago ang produksyon.

Paano Mapapahaba ng Wastong Pagpapanatili ang Buhay ng Serbisyo ng Gear?

Kahit na ang isang mahusay na ginawa na gear ay maaaring makaranas ng napaaga na pagkabigo kapag ang pag-install o pagpapanatili ay napapabayaan. Maraming mga problema sa gear ay hindi sanhi ng mismong disenyo ng ngipin ngunit sa pamamagitan ng kontaminasyon, misalignment, hindi sapat na pagpapadulas o labis na pagkarga.

1. Gumamit ng angkop na pagpapadulas.Pumili ng pampadulas ayon sa disenyo ng gearbox, bilis ng pagpapatakbo, temperatura at mga rekomendasyon ng tagagawa.
2. Suriin ang pagkakahanay.Ang maling pagkakahanay ng baras ay maaaring makapag-concentrate ng mga load sa mga partikular na bahagi ng ngipin at mapabilis ang pagkasira.
3. Subaybayan ang backlash.Ang labis o hindi sapat na backlash ay maaaring mag-ambag sa ingay, pagbuo ng init at pinsala sa ngipin.
4. Panatilihing malinis ang sistema.Ang mga dayuhang particle ay maaaring makapinsala sa tumpak na ibabaw ng ngipin at mapabilis ang nakasasakit na pagkasira.
5. Suriin ang hindi pangkaraniwang ingay.Ang mga pagbabago sa tunog o panginginig ng boses ay maaaring magpahiwatig ng pagkasira, maling contact o mga problema sa pagpapadulas.
6. Iwasan ang labis na karga.Ang paulit-ulit na operasyon na lampas sa nilalayong rating ng torque ay maaaring maging sanhi ng pagyuko ng ngipin o pagkapagod sa ibabaw.
7. Subaybayan ang temperatura.Ang hindi normal na mataas na temperatura ay maaaring magpahiwatig ng labis na alitan, mahinang pagpapadulas o iba pang mga problema sa paghahatid.

Ang regular na inspeksyon ay lalong mahalaga para sa mga kagamitan na patuloy na gumagana o sa ilalim ng variable load. Ang pagtuklas ng abnormal na pagkasuot ng maaga ay karaniwang mas mura kaysa sa pagpapalit ng buong gearbox o pagharap sa hindi inaasahang downtime ng produksyon.

Spiral Bevel Gears kumpara sa Straight Bevel Gears

Ang parehong mga uri ng gear ay idinisenyo upang magpadala ng paggalaw sa pagitan ng mga intersecting shaft, ngunit ang kanilang geometry ng ngipin ay lumilikha ng iba't ibang mga katangian ng pagpapatakbo.

Ang tamang pagpipilian sa huli ay nakasalalay sa mga kondisyon ng pagpapatakbo ng makinarya sa halip na pagpili lamang ng mas advanced na disenyo. Ang mga kinakailangan sa aplikasyon ay dapat palaging matukoy ang configuration ng gear.

Anong Mga Karaniwang Pagkakamali ang Dapat Iwasan ng Mga Mamimili?

Ang pagbili ng gear ay maaaring maging kumplikado kapag ang mga mamimili ay nakatuon sa isang solong detalye. Ang ilang maiiwasang pagkakamali ay maaaring humantong sa hindi magandang pagganap o mga isyu sa compatibility.

Ang isang propesyonal na supplier ay dapat na handang suriin ang mga teknikal na kinakailangan sa halip na mag-quote lamang ng isang produkto batay sa isang dimensyon. Ang diskarte na ito ay partikular na mahalaga para sa OEM, pagpapalit at customized na mga proyekto ng makinarya.

Mga Madalas Itanong Tungkol sa Spiral Bevel Gears

Konklusyon: Pagbuo ng Mas Maaasahang Transmission System

Ang Spiral Bevel Gears ay nagbibigay ng isang epektibong solusyon para sa makinarya na kailangang mag-redirect ng rotational power sa pagitan ng mga intersecting shaft habang pinapanatili ang maayos at maaasahang operasyon. Ang kanilang spiral tooth geometry ay maaaring makatulong na mapabuti ang mga katangian ng contact, bawasan ang mechanical shock at suportahan ang matatag na torque transmission.

Gayunpaman, ang kalidad ng gear lamang ay hindi tumutukoy sa pagganap ng paghahatid. Ang tamang kumbinasyon ng geometry, mga sukat, materyal, paggamot sa init, katumpakan ng pagmamanupaktura, pagpapadulas at pag-install ay mahalaga. Samakatuwid, dapat suriin ng mga mamimili ang kumpletong kapaligiran sa pagpapatakbo sa halip na pumili ng gear batay lamang sa laki o presyo.

Para sa mga tagagawa, mga integrator ng kagamitan at mga mamimili ng kapalit na bahagi, ang pakikipagtulungan sa isang may karanasang supplier ay maaaring gawing simple ang pagkumpirma ng detalye at mabawasan ang panganib ng mga problema sa compatibility.Jinjiang Feida Machinery Co., Ltd.maaaring makipagtulungan sa mga customer sa mga kinakailangan sa paghahatid ng makinarya at mga naka-customize na solusyon sa gear batay sa mga teknikal na guhit, sample at mga detalye ng application.
