Paano Napapabuti ng Internal Gears ang Precision at Power Transmission?

Mga panloob na gearay mga bahagi ng precision transmission kung saan ang mga ngipin ay nabuo sa loob ng ibabaw ng isang hugis-singsing na gear. Kapag ipinares sa isang panlabas na gear, planetary gear, o pinion, maaari silang maghatid ng compact power transmission, mataas na torque capacity, maayos na pakikipag-ugnayan, at mahusay na paggamit ng installation space. Gayunpaman, ang pagpili sa maling profile ng ngipin, materyal, pagpapaubaya sa pagmamanupaktura, paraan ng pagpapadulas, o mating gear ay maaaring humantong sa ingay, pinabilis na pagkasira, backlash, at napaaga na pagkabigo.

Ipinapaliwanag ng gabay na ito kung paano gumagana ang mga panloob na gear, kung bakit mahalaga ang mga ito, kung saan ginagamit ang mga ito, kung paano tukuyin ang mga ito nang tama, at kung ano ang dapat suriin ng mga mamimili bago maglagay ng order.

Talaan ng mga Nilalaman

1. Pag-unawa sa Internal Gears
2. Paano Gumagana ang Istraktura
3. Pangunahing Kalamangan sa Pagganap
4. Mga Karaniwang Industrial Application
5. Panloob at Panlabas na Mga Gear Kumpara
6. Paano Piliin ang Tamang Internal na Gear
7. Mga Pagsasaalang-alang sa Paggawa at Kalidad
8. Pag-install at Pagpapanatili
9. Checklist ng Pagbili
10. Mga Madalas Itanong
11. Pangwakas na Takeaway

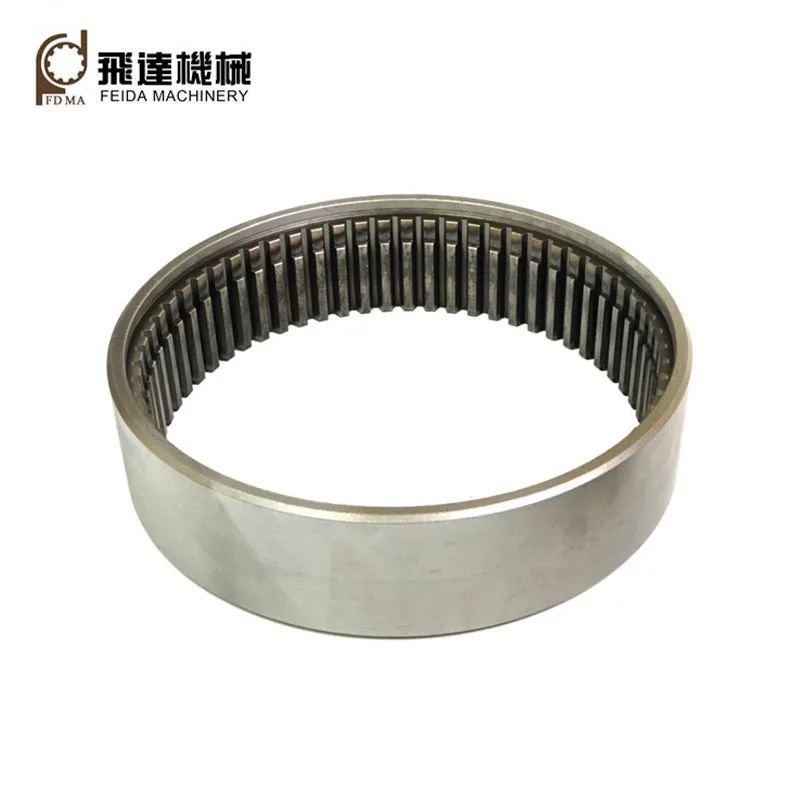

1. Pag-unawa sa Internal Gears

Ang panloob na gear ay isang may ngipin na singsing kung saan ang mga ngipin ng gear ay nakaposisyon sa panloob na circumference kaysa sa panlabas na diameter. Ito ay karaniwang gumagana sa isang panlabas na gear o pinion na ang mga ngipin ay nakikipag-ugnayan sa panloob na profile ng ngipin.

Ang pag-aayos na ito ay lumilikha ng isang pangunahing naiibang geometry ng transmisyon mula sa isang kumbensyonal na panlabas na pares ng gear. Sa halip na maglagay ng dalawang gear na magkatabi, ang mas maliit na gear ay maaaring gumana sa loob ng mas malaking singsing. Ang resulta ay isang compact na mekanismo na may kakayahang magpadala ng rotational motion at torque sa loob ng medyo maliit na sobre.

Ang mga panloob na gear ay partikular na mahalaga kapag ang mga designer ay nangangailangan ng mataas na mga ratio ng pagbabawas, concentric input at output arrangement, stable na operasyon, o mahusay na paggamit ng magagamit na espasyo. Samakatuwid, malawak na nauugnay ang mga ito sa mga planetary gear system, precision machinery, automation equipment, pang-industriya na drive, at mga espesyal na mechanical assemblies.

2. Paano Gumagana ang Istraktura

Ang prinsipyo ng pagpapatakbo ay diretso: ang puwersa ng pag-ikot ay inililipat sa pamamagitan ng pakikipag-ugnay sa pagitan ng mga ngipin ng panloob na gear at ang panlabas na gear sa pagsasama nito. Habang umiikot ang isang bahagi, ang mga ibabaw ng ngipin ay nagtutulak sa isa't isa at lumilikha ng kontroladong paggalaw.

Sa isang planetary transmission, ang panloob na gear ay karaniwang tinatawag na ring gear. Nakikipag-ugnayan ito sa mga planeta gear at isang sun gear upang lumikha ng iba't ibang bilis at torque na relasyon depende sa kung aling miyembro ang naayos, kung aling miyembro ang tumatanggap ng input, at kung sinong miyembro ang nagbibigay ng output.

3. Mga Pangunahing Kalamangan sa Pagganap

Para sa mga inhinyero at tagagawa ng kagamitan, maaaring malutas ng mga panloob na gear ang ilang mga hamon sa disenyo ng mekanikal nang sabay-sabay.

Ang mga benepisyong ito ay nagiging lalong mahalaga kapag ang isang makina ay dapat maghatid ng maaasahang paggalaw mula sa isang limitadong espasyo sa pag-install. Sa mga application ng katumpakan, kahit na ang maliliit na pagpapahusay sa katumpakan ng gear ay maaaring maka-impluwensya sa pagkakapare-pareho ng pagpoposisyon, ingay sa pagpapatakbo, buhay ng bahagi, at pangkalahatang kahusayan ng system.

4. Mga Karaniwang Industrial Application

Ang mga panloob na gear ay matatagpuan sa maraming mga sistema kung saan kinakailangan ang compact at controlled transmission. Ang kanilang mga aplikasyon ay umaabot mula sa mabibigat na makinarya hanggang sa precision automation.

• Mga planetary gearbox:Ang mga panloob na ring gear ay mga pangunahing sangkap sa maraming mga sistema ng paghahatid ng planeta.
• Makinarya sa industriya:Makakatulong ang mga compact gear arrangement sa pagmamaneho ng kagamitan kung saan limitado ang espasyo sa pag-install.
• Robotics at automation:Ang tumpak na panloob na gearing ay maaaring suportahan ang kinokontrol na paggalaw at paulit-ulit na pagpoposisyon.
• Mga kagamitan sa paghawak ng materyal:Ang mga gear system ay maaaring magbigay ng kinokontrol na torque para sa mga conveyor, mga mekanismo ng pag-aangat, at mga drive assemblies.
• Automotive at mobility system:Ang mga planetary transmission ay gumagamit ng mga panloob na ring gear upang makamit ang iba't ibang bilis at torque na relasyon.
• Mga tool sa makina:Ang mga bahagi ng precision gear ay maaaring gamitin sa mga compact motion-control na mekanismo.

Malaki ang pagkakaiba ng mga kinakailangan sa aplikasyon. Maaaring unahin ng low-speed industrial gearbox ang kapasidad ng pagkarga at tibay, habang ang isang robotic actuator ay maaaring magbigay ng higit na diin sa backlash, ingay, katumpakan ng dimensional, at repeatability.

5. Panloob at Panlabas na Mga Gear Kumpara

Ang mga panloob at panlabas na gear ay hindi lamang mapagpalit na mga bersyon ng parehong bahagi. Ang kanilang geometry, kundisyon ng pakikipag-ugnayan, aplikasyon, at pagsasaalang-alang sa pagmamanupaktura ay naiiba.

6. Paano Piliin ang Tamang Internal na Gear

Ang pagpili ng panloob na gear ay dapat magsimula sa mga kondisyon ng pagpapatakbo sa halip na sa panlabas na diameter o bilang ng ngipin. Ang isang teknikal na angkop na gear ay dapat tumugma sa kumpletong sistema ng paghahatid.

1. Tukuyin ang kinakailangan ng metalikang kuwintas.Tukuyin ang tuluy-tuloy na torque, peak torque, panimulang load, at inaasahang shock load.
2. Kumpirmahin ang ratio ng gear.Ang mga numero ng ngipin ay dapat na tugma sa nilalayong planetary o gear arrangement.
3. Suriin ang bilis ng pag-ikot.Ang mas mataas na bilis ay nagpapataas ng kahalagahan ng balanse, katumpakan ng ngipin, pagpapadulas, at pagtatapos sa ibabaw.
4. Pumili ng angkop na materyal.Kasama sa mga karaniwang opsyon ang iba't ibang grado ng alloy steel at iba pang materyales sa engineering depende sa load at operating environment.
5. Tukuyin ang katigasan at paggamot.Ang heat treatment o surface hardening ay maaaring mapabuti ang wear resistance at load-bearing performance.
6. Kontrolin ang mga dimensional tolerance.Ang laki ng bore, pitch geometry, concentricity, runout, at profile ng ngipin ay dapat isaalang-alang nang magkasama.
7. Isaalang-alang ang kapaligiran sa pagtatrabaho.Ang temperatura, kontaminasyon, moisture, lubrication, at duty cycle ay maaaring makaapekto sa buhay ng serbisyo.

7. Pagsasaalang-alang sa Paggawa at Kalidad

Ang paggawa ng panloob na gear ay maaaring mangailangan ng espesyal na kagamitan at maingat na kontrol sa proseso dahil ang mga ngipin ay nasa loob ng bahagi. Ang ruta ng pagmamanupaktura ay nakasalalay sa laki ng gear, geometry ng ngipin, materyal, kinakailangang katumpakan, dami ng produksyon, at aplikasyon.

Ang mahahalagang salik ng kalidad ay kinabibilangan ng:

• Tumpak na profile ng ngipin
• Tamang sukat ng pitch
• Pare-parehong puwang ng ngipin
• Kinokontrol na concentricity
• Mababang hindi gustong runout
• Angkop na tigas sa ibabaw
• Angkop na pagtatapos sa ibabaw
• Sinusubaybayan ang kalidad ng inspeksyon

Ang isang maaasahang tagapagtustos ay dapat na kayang talakayin ang materyal ng gear, proseso ng pagmamanupaktura, mga kinakailangan sa sukat, paggamot sa init, mga pamantayan ng inspeksyon, at inaasahang paggamit. Para sa mga custom na bahagi, ang mga guhit at teknikal na detalye ay dapat na masuri nang mabuti bago magsimula ang produksyon.

Jinjiang Feida Machinery Co., Ltd.ay maaaring makipagtulungan sa mga customer na nangangailangan ng mga pang-industriyang bahagi ng gear at naka-customize na mga solusyon sa makina, na tumutulong sa mga mamimili na linawin ang mga teknikal na kinakailangan bago ang produksyon.

8. Pag-install at Pagpapanatili

Kahit na ang isang mataas na kalidad na panloob na gear ay maaaring makaranas ng napaaga na pagkasira kung ito ay hindi wastong na-install o pinaandar. Ang wastong pagkakahanay at pagpapadulas ay partikular na mahalaga dahil ang mga ngipin ng gear ay dapat mapanatili ang nilalayon na pattern ng pakikipag-ugnay sa panahon ng operasyon.

Ang dalas ng pagpapanatili ay dapat sumasalamin sa bilis ng pagpapatakbo, pagkarga, siklo ng tungkulin, antas ng kontaminasyon, at mga rekomendasyon ng tagagawa. Ang maagang pagtuklas ng abnormal na pagkasira ng ngipin ay maaaring maiwasan ang pagkalat ng pinsala sa mga mating gear at bearings.

9. Checklist ng Pagbili para sa Mga Mamimili sa Industriya

Kapag kumukuha ng mga panloob na gear, madalas na tumutuon ang mga mamimili sa presyo. Gayunpaman, ang pinakamababang paunang presyo ay maaaring hindi makagawa ng pinakamababang kabuuang gastos kung ang hindi magandang sukat ng dimensyon o hindi angkop na mga materyales ay magreresulta sa downtime at mga gastos sa pagpapalit.

Para sa mga naka-customize na panloob na gear, ang isang detalyadong teknikal na pagguhit ay isa sa mga pinakakapaki-pakinabang na dokumento na maibibigay ng isang mamimili. Kung hindi available ang isang drawing, ang pagbibigay ng mga dimensyon, litrato, sample, impormasyon ng mating gear, at data ng application ay makakatulong sa isang tagagawa na suriin ang kinakailangan.

10. Mga Madalas Itanong

11. Pangwakas na Takeaway

Ang mga panloob na gear ay nagbibigay ng mahusay na solusyon para sa mga compact, high-performance transmission system. Ang kanilang panloob na pag-aayos ng ngipin ay ginagawang partikular na mahalaga sa mga planetary gearbox at iba pang mga aplikasyon kung saan mahalaga ang espasyo, torque, katumpakan, at kontroladong paggalaw.

Para sa mga mamimili at inhinyero, ang matagumpay na pagkuha ay nagsasangkot ng higit pa sa pagpili ng gear batay sa diameter at bilang ng ngipin. Ang materyal, geometry ng ngipin, tigas, dimensional tolerance, bilis ng pagpapatakbo, torque, lubrication, mating na bahagi, at inspeksyon ng kalidad ay lahat ay nakakaimpluwensya sa panghuling pagganap ng transmission.

Ang pakikipagtulungan sa isang makaranasang tagagawa ay maaaring gawing mas madali ang proseso ng pagtutukoy, lalo na kapag ang proyekto ay nangangailangan ng mga naka-customize na dimensyon o pagganap na partikular sa application. Ang isang malinaw na teknikal na pagguhit, kumpletong data ng pagpapatakbo, at tumpak na komunikasyon ng nilalayon na aplikasyon ay maaaring makabuluhang bawasan ang panganib ng pagpili ng isang hindi angkop na bahagi.

Kailangan ng Maaasahang Internal Gear Solution?

Kung ikaw ay kumukuha ng mga panloob na gear para sa pang-industriyang makinarya, planetary transmissions, automation equipment, o customized na mechanical assemblies,Jinjiang Feida Machinery Co., Ltd.ay maaaring makatulong na suriin ang iyong mga kinakailangan at bumuo ng angkop na solusyon.

Makipag-ugnayan sa aminkasama ng iyong mga guhit, mga detalye, mga kinakailangan sa aplikasyon, o mga umiiral nang sample ng gear upang talakayin ang iyong proyekto.
