Ano ang Nagiging Mahalaga sa Sprocket Gears para sa Maaasahang Power Transmission?

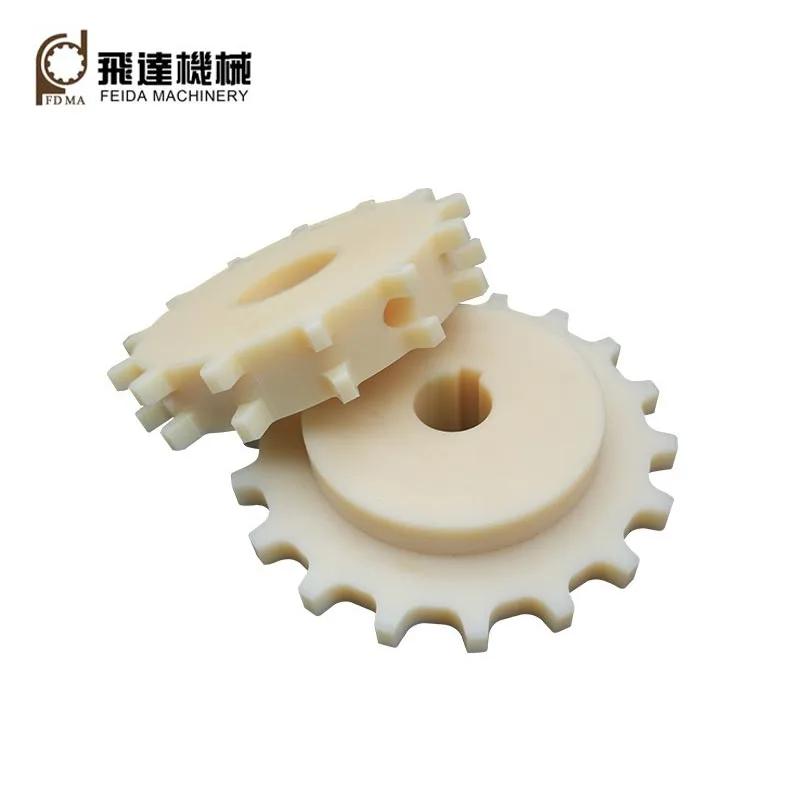

Ano ang Sprocket Gears?

Ang mga sprocket gear ay mga mekanikal na bahagi na may ngipin na idinisenyo upang makisali sa isang chain at magpadala ng paikot na paggalaw. Ang mga ngipin ay umaangkop sa mga puwang sa pagitan ng mga chain link, na nagpapahintulot sa torque na lumipat mula sa isang driving shaft patungo sa isang driven shaft. Ang positibong pakikipag-ugnayan na ito ay nagpapakilala sa mga sprocket system mula sa friction-based transmission mechanisms.

Ang isang tipikal na sprocket gear ay maaaring binubuo ng isang central bore, hub, katawan, at tumpak na makinang mga ngipin. Depende sa kagamitan, ang mga sprocket ay maaaring gawin bilang simpleng plate-style na mga bahagi o bilang mas malalaking hubbed na disenyo na inilaan para sa mga heavy-duty na application.

Sa pang-industriya na makinarya, nakakatulong ang maayos na engineered na mga sprocket gear na mapanatili ang predictable na paggalaw habang pinangangasiwaan ang hinihingi na mga kondisyon sa pagpapatakbo. Ang kanilang medyo simpleng konstruksyon ay ginagawa din silang praktikal para sa mga kagamitan na nangangailangan ng regular na pagpapalit o pagpapanatili.

Paano Gumagana ang Sprocket Gears

Ang prinsipyo ng pagpapatakbo ay diretso. Ang isang driving sprocket ay konektado sa isang umiikot na baras. Habang umiikot ang sprocket, ang mga ngipin nito ay sumasama sa mga chain roller o chain link. Ang chain ay gumagalaw sa paligid ng sprocket at inililipat ang mekanikal na puwersa sa isa pang sprocket na konektado sa isang hinimok na baras.

Ang ugnayan sa pagitan ng laki ng sprocket at bilis ng chain ay direktang nakakaapekto sa transmission system. Ang isang mas maliit na sprocket sa pagmamaneho ay maaaring gumawa ng ibang bilis at torque na relasyon kumpara sa isang mas malaking sprocket. Samakatuwid, kailangang isaalang-alang ng mga inhinyero ang bilang ng mga ngipin at ang inilaan na ratio ng paghahatid kapag nagdidisenyo ng makinarya.

Mga Pangunahing Tampok at Konstruksyon

Bagama't ang mga sprocket gear ay maaaring mukhang simple, ang ilang dimensional at structural na mga detalye ay tumutukoy kung ang isang bahagi ay gagana nang maaasahan.

Mga Karaniwang Aplikasyon ng Sprocket Gears

Ang versatility ng chain transmission ay ginagawang angkop ang mga sprocket gear para sa maraming mekanikal na sistema. Ang kanilang kakayahang magpadala ng malaking karga nang hindi umaasa sa friction ay lalong kapaki-pakinabang sa mga pang-industriyang kapaligiran.

Matatagpuan din ang mga sprocket sa mga motorsiklo, bisikleta, compact machinery, lifting equipment, food-processing machinery, at specialized automation system.

Mga Materyales na Ginamit para sa Sprocket Gears

Ang pagpili ng materyal ay may direktang impluwensya sa wear resistance, load capacity, corrosion resistance, dimensional stability, at pangkalahatang buhay ng serbisyo. Ang tamang pagpili ay nakasalalay sa aplikasyon sa halip na pagpili lamang ng pinakamahirap na magagamit na materyal.

Mahahalagang Salik sa Pagpili

Ang pagpili ng mga sprocket gear batay lamang sa mga visual na sukat ay isa sa mga pinakakaraniwang sanhi ng mga problema sa maagang paghahatid. Dapat suriin ng mga mamimili at inhinyero ang kumpletong kapaligiran sa pagpapatakbo bago maglagay ng order.

1. Pagkakatugma ng Chain:Kumpirmahin ang serye ng chain, pitch, mga sukat ng roller, at iba pang nauugnay na detalye.
2. Bilang ng Ngipin:Piliin ang naaangkop na bilang ng ngipin ayon sa mga kinakailangan sa bilis, torque, at ratio ng transmission.
3. Mga Dimensyon ng Bore at Shaft:Suriin ang diameter ng bore, keyway, mga kinakailangan sa set-screw, at configuration ng mounting.
4. Load Capacity:Isaalang-alang ang tuluy-tuloy na pagkarga, peak load, shock loading, at panimulang torque.
5. Bilis ng Operasyon:Ang mga high-speed system ay maaaring mangailangan ng maingat na atensyon sa geometry ng ngipin, balanse, pagpapadulas, at pagkakahanay.
6. Mga Kondisyon sa Kapaligiran:Ang alikabok, tubig, kemikal, temperatura, at pagkakalantad sa labas ay maaaring makaapekto sa pagpili ng materyal.
7. Paggamot sa Ibabaw:Maaaring mapabuti ng heat treatment o protective coatings ang pagkasira o pagkasira kung naaangkop.
8. Sukat ng Dimensyon:Ang wastong machining ay mahalaga para sa pare-parehong pakikipag-ugnayan ng chain at stable na operasyon.

Sprocket Gears kumpara sa Conventional Gears

Ang mga sprocket gear at conventional gear ay parehong nagpapadala ng mekanikal na kapangyarihan, ngunit ang mga ito ay gumagana nang iba at nababagay sa iba't ibang disenyo ng system.

Para sa mga application na nangangailangan ng flexible shaft positioning o medyo mahabang distansya sa gitna, ang chain-and-sprocket transmission ay maaaring maging praktikal na solusyon. Ang mga direktang gear ay maaaring mas angkop kung saan ang compact na pag-install, tumpak na pagpoposisyon, at mataas na bilis ng operasyon ay pangunahing alalahanin.

Pagpapanatili at Pag-troubleshoot

Kahit na tumpak na ginawa ang mga sprocket gear ay maaaring magdusa ng napaaga na pagkasira kapag ang sistema ng paghahatid ay hindi maayos na pinananatili. Dapat tugunan ng isang preventive maintenance routine ang sprocket at ang chain.

• Suriin ang suot ng ngipin:Ang mga nakakabit, matalas, o hindi pantay na ngipin ay maaaring magpahiwatig ng labis na pagkasira o mga problemang nauugnay sa kadena.
• Suriin ang tensyon ng chain:Ang sobrang malubay o sobrang pag-igting ay maaaring magpapataas ng mekanikal na stress.
• I-verify ang pagkakahanay:Ang mga maling sprocket ay maaaring magdulot ng hindi pantay na pagkarga at pinabilis na pagkasira ng chain.
• Panatilihin ang pagpapadulas:Ang angkop na pagpapadulas ay nagpapababa ng alitan at nakakatulong na kontrolin ang pagsusuot.
• Suriin ang pag-mount:Ang mga maluwag na fastener, sirang keyway, o paggalaw ng baras ay dapat na itama kaagad.
• Palitan ang mga pagod na bahagi kung kinakailangan:Ang pag-install ng bagong sprocket na may malubhang pagod na kadena ay maaaring mabawasan ang buhay ng serbisyo ng bagong bahagi.

Ano ang Dapat Suriin ng Mga Mamimili Bago Mag-order

Ang pagbili ng mga sprocket gear para sa pang-industriyang makinarya ay hindi lamang isang paghahambing ng presyo. Ang isang murang bahagi na hindi tumutugma sa chain o mga kondisyon ng pagpapatakbo ay maaaring magresulta sa downtime, paulit-ulit na pagpapalit, at mas mataas na gastos sa pagpapanatili.

1. Humingi ng kumpletong mga detalye ng dimensyon.
2. Kumpirmahin ang pagiging tugma sa umiiral o nakaplanong chain.
3. Suriin ang magagamit na materyal at mga opsyon sa paggamot sa init.
4. I-verify ang mga pagpapahintulot sa machining para sa mga kritikal na dimensyon.
5. Talakayin ang mga kinakailangan sa custom na bore, keyway, hub, at ngipin kung kinakailangan.
6. Linawin ang dami ng produksyon at mga kinakailangan sa packaging para sa maramihang mga order.
7. Humiling ng mga teknikal na guhit o sample para sa mga kumplikadong aplikasyon.
8. Suriin ang mga kakayahan sa pagmamanupaktura ng supplier at proseso ng pagkontrol sa kalidad.

Para sa mga tagagawa ng OEM machinery, ang mga customized na sprocket gear ay maaaring maging partikular na mahalaga. Ang isang bahagi ay maaaring gawin sa paligid ng aktwal na sukat ng baras ng kagamitan, mga kinakailangan sa paghahatid, mga limitasyon sa pag-install, at inaasahang kapaligiran sa pagtatrabaho sa halip na pilitin ang disenyo ng makinarya na tumanggap ng isang karaniwang bahagi.
